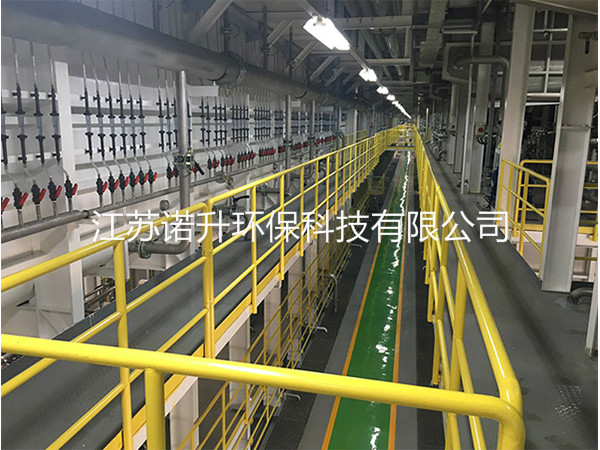

自泳涂裝設備

自泳涂裝設備包括自泳前處理設備、自泳設備，自泳后處理（清洗）設備和自泳漆烘干室等，自泳設備由槽體、循環系統等組成。自泳涂裝應將溫度控制在15-30℃范圍。

自泳槽體的結構和設計與電泳槽的結構、設計制作工藝相仿，兩者不同之處是：電泳槽內壁的涂層是以電絕緣性為主的，槽液應連續攪拌，且循環攪拌量大（4-6次/h）外部管路和換熱器可用不銹鋼制作，自泳內壁的涂層是以耐蝕性為主，需要內村氫氟酸橡膠、pvc塑料或滌綸布玻璃鋼，槽液攪拌可采用螺旋攪拌器或工程塑料制的本，外部管路應采用塑料制品，采用氟塑料或聚丙烯塑料換熱器。自泳槽液儲存槽和自泳后的水洗槽也要采用橡膠內村或滌綸布玻璃鋼。

自泳涂裝設備與電泳涂裝設備相比，由于其自身的工藝特點，設備大為簡化，自泳涂裝設備應根據生產綱領進行非標設備設計，滿足工藝要求。生產規模較小的生產線，可采用人工控制單軌電動葫蘆輸送機構，大規模生產線可采用通過式或積放式程輸送機構。自泳槽液設計要點如下。

①自泳乳液為酸性介質，涂料含有腐蝕性氫氟酸，槽體用鋼板制作后必須內村橡膠或聚氟乙烯板，嚴禁槽體有裸露金屬以防酸侵蝕槽體，并引起總鐵含量升高導致槽液不穩定。

②自泳槽體應設計溢流循環裝置，并附加過濾網，以除去自泳槽中粗大顆粒雜質，泵、閥管道均采用不銹鋼材料或塑料。

③自泳涂料槽液循環攪拌系統的作用是保證在加料和開工前槽液成分均勻，防止產生沉淀，以保證涂層具有良好的外觀，保證槽液的穩定，可選用攪拌機，其轉速100-300r/min且可調節，攪拌器材質316不銹鋼材質，攪拌軸與垂直面為5-10°，采用螺旋槳葉，漿間距為螺旋槳直徑的2-2.5倍

④自泳槽體循環泵不宜采用離心泵，由于自泳乳液在高速切應力作用下會產生機械破乳聚結，循環泵可采用柱塞泵，隔膜泵或齒輪泵，材質均為不銹鋼。

⑤自泳涂裝的補給方法可采用計量泵與高位槽兩種方法，加液槽采用塑料槽。
