RTO催化燃燒設備裝置的名稱來源于:凈化裝置是根據吸附(高效)和催化燃燒(節能)兩個基本原理設計的，即吸附濃縮-催化燃燒法。該裝置由預處理裝置、活性炭吸附解吸裝置、催化燃燒裝置、電力控制系統和風機組成。凈化裝置的工作原理是依靠貴金屬催化劑的作用，在較低的溫度下氧化、分解和凈化可燃有機廢氣  。

RTO催化燃燒設備裝置的關鍵部件是催化燃燒爐。催化燃燒爐內設有加熱室。當加熱裝置啟動時，廢氣進入內部循環。當熱氣通過活性炭吸附箱時，吸附在活性炭中的濃縮廢氣將被排出，然后進入催化燃燒室進行催化分解，生成水和二氧化碳，同時釋放能量。  同時，釋放的熱量被再次回收，當進入吸附床進行脫附時，加熱裝置此時可以停止工作，有機廢氣可以利用余熱維持催化燃燒室中的自燃，并進行回收，直至有機物從活性炭內部完全分離并在催化室內分解。  這樣，活性炭被再生，有機物被分解。

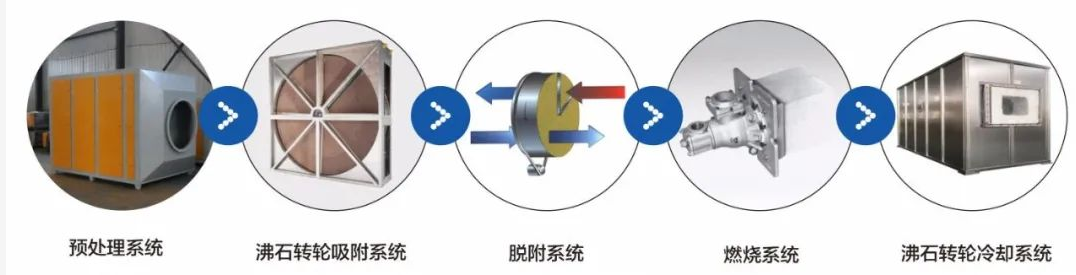

工藝流程：

預處理系統：首先通過初、中、高三級過濾法，去除廢氣中的細小顆粒，使有機廢氣滿足沸石轉輪吸附的潔凈度要求，再通過升溫降溫的方法，使有機廢氣滿足沸石轉輪吸附的溫濕度要求。

沸石轉輪吸附系統：沸石可捕捉到濃度非常低VOCs分子，通過風機的作用，將經過預處理的有機廢氣通過沸石轉輪的吸附區，有機分子被沸石轉輪特有的吸附孔捕捉，吸附達標的氣體直接排入煙囪。

脫附系統：經過一段時間吸附后，沸石轉輪吸附區會吸附飽和，此時，用小股熱（200-230℃）吹掃沸石轉輪的脫附區，將有機物從沸石脫附出來后通過風機送入焚燒爐，使沸石再生，如此循環。

燃燒系統：從沸石分子篩中脫附出的VOCs氣體，通過風機送入rto燃燒系統進行氧化燃燒，把有機廢氣完全氧化成水和二氧化碳。

沸石轉輪冷卻系統

由于沸石經過熱吹風掃脫附后，溫度變高從而無法吸附有機物，此時需要對沸石進行冷卻降溫，使其降到常溫，保證其吸附效率。
